1. Prosedur[kembali]
- Penggunaan Jembatan Wheatstone
- Hubungkan power supply 5V ke terminal input pada jembatan wheatstone
- Hubungkan Amperemeter pada rangkaian sebesar 0-100mA
- Hubungkan Voltmeter pada rangkaian dengan multimeter
- Hubungkan R1 sebesar 100Ω dan R3 sebesar 220Ω pada jembatan wheatstone
- Hubungkan masing-masing R2 ke Rv2 dan R4 ke Rv1 pada Potensiometer
- Hidupkan power supply, atur nilai resistansi pada R4 hingga nilai tegangan menunjukkan angka 0 pada multimeter.
- Catat nilai arus yang tertera pada Amperemeter, kemudian matikan power supply
- Ukur nilai resistansi R4 dan R2 pada potensiometer menggunakan multimeter kemudian catat nilainya pada jurnal praktikum.

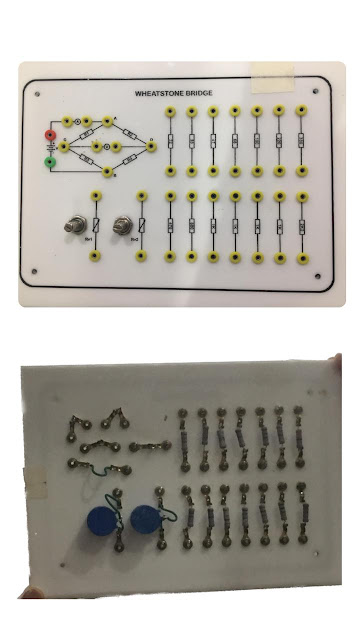

2. Hardware [kembali]
3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]
Simulation Rangkaian Jembatan Whestone
Prinsip KerjaPrinsip : Jembatan Wheatstone bekerja berdasarkan prinsip defleksi nol, yaitu rasio hambatannya sama, dan tidak ada arus yang mengalir melalui rangkaian. Pada kondisi normal, jembatan berada dalam kondisi tidak seimbang dimana arus mengalir melalui galvanometer.kerja jembatan hambatan ini adalah defleksi nol. Jika perbandingan hambatan pada kedua lengan sama, maka tidak ada arus yang mengalir melalui galvanometer. Hal ini ditandai dengan defleksi nol pada galvanometer. jika (Rv1*R1 = R3*Rv2) maka arus pada galvanomeneter = 0. Oleh karena itu kita dapat mencari nilai resistansi pada Rv1 hanya dengan mengetahui 3 hambatan lainnya (Rv1 = R3*Rv2 / R1 ).
4. Video Demo [kembali]
Video Demo Jembatan Wheastone
Vidio Analisa Jembatan Wheastone
5. Kondisi [kembali]
Pengukuran potensiometer menggunakan Jembatan Wheatstone
6. Video Penjelasan [kembali]
Video Rangkaian Jembatan Whestone
7. Download File [kembali]
Rangkaian Proteus [Download]
Video Simulasi Rangkaian [Downlad]
Video Demo [Downlad]
Video Analisa [Downlad]
Datasheet Resistor [Download]
Datasheet Voltmeter [Download]
Datasheet Amperemeter [Download]
Datasheet Potensiometer [Download]
Download Laporan Akhir [Klik di sini]
