INCUBATOR

[menuju akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar Teori

4. Langkah Percobaan

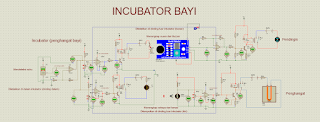

5. Rangkaian Simulasi

6. Prinsip Kerja

7. Video

8. Link Download

 1. Tujuan  [kembali]

• Membuat Rangkaian Incubator Bayi dengan Proteus
• Mengetahui cara kerja Sensor Suhu LM35, Sound Sensor, Sensor LDR, dan Vibration Sensor
• Dapat membuat rangkaian incubator menggunakan Sensor Suhu LM35, Sound Sensor, Sensor LDR, dan Vibration Sensor
•

2. Alat dan Bahan [kembali]



Alat

Instrument

1. DC Voltmeter

DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.



Berikut adalah Spesifikasi dan keterangan Probe DC Volemeter

Generator Daya

1. Baterai

Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya atau.

Spesifikasi dan Pinout Baterai

• Input voltage: ac 100~240v / dc 10~30v
• Output voltage: dc 1~35v
• Max. Input current: dc 14a
• Charging current: 0.1~10a
• Discharging current: 0.1~1.0a
• Balance current: 1.5a/cell max
• Max. Discharging power: 15w
• Max. Charging power: ac 100w / dc 250w
• Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
• Ukuran: 126x115x49mm
• Berat: 460gr



Terminal Mode

1. Power Suply

Berfungsi sebagai sumber daya bagi sensor ataupun rangkaian.

Spesifikasi :

Input voltage: 5V-12V
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%

Bahan

1. Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R).

Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.

Cara menghitung nilai resistor:

Tabel warna

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak  = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Spesifikasi



 2. Dioda

Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.



Spesifikasi:

Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

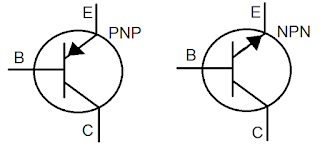

3.  Transistor

Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide.

Spesifikasi:

4. OP -AMP

Konfigurasi PIN LM741

Spesifikasi:

Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Komponen Input

1. Switch atau Button

Switch adalah suatu komponen jaringan komputer yang berfungsi untuk menghubungkan beberapa perangkat untuk meneruskan data ke perangkat yang dituju.



Pinout

Spesifikasi:

2. Logic state

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

Pinout

3. Sensor Sound

Sensor Suara adalah sensor yang memiliki cara kerja merubah besaran suara menjadi besaran listrik. Pada dasarnya prinsip kerja pada alat ini hampir mirip dengan cara kerja sensor sentuh pada perangkat seperti telepon genggam, laptop, dan notebook. Sensor ini bekerja berdasarkan besar kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang memiliki kumparan kecil dibalik membran tersebut naik dan turun. Kecepatan gerak kumparan tersebut menentukan kuat lemahnya gelombang listrik yang dihasilkannya.

Pin OUT:

Spesifikasi:

•   Working voltage: DC 3.3-5V
•   Dimensions: 45 x 17 x 9 mm
•   Signal output indication
•   Single channel signal output
•   With the retaining bolt hole, convenient installation
•   Outputs low level and the signal light when there is sound


4. Vibration Sensor

Pinout:

Vibration sensor adalah perangkat yang dapat mengukur jumlah dan frekuensi getaran yang terdapat pada sebuah sistem, mesin dan beberapa perangkat tertentu. Pengukuran tersebut bisa digunakan untuk melakukan pendeteksian pada masalah lain yang terdapat pada sebuah aset dan melakukan prediksi pada kerusakan yang akan terjadi di masa mendatang.

Spesifikasi :

Vsuplai : DC 3.3V-5V

Arus : 15mA

Sensor : SW-420 Normally Closed

Output : digital

Dimensi : 3,8 cm x 1,3 cm x 0,7 cm

Berat : 10 gr

 5. Sensor Suhu LM35

     Sensor Suhu LM35 digunakan untuk mendeteksi suhu ruangan dengan output sebesar 10mV/Celcius.

Pinout:

Spesifikasi Sensor suhu IC LM35  :

• Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
• Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu25ºC
• Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
• Bekerja pada tegangan 4 sampai 30 volt. Memiliki arus rendah yaitu kurang dari 60 µA.
• Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
• Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA. Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.

6. Sensor LDR

Pinout:

Spesifikasi :

• Tegangan maksimum (DC): 150V
• Konsumsi arus maksimum: 100mW
• Tingkatan Resistansi/Tahanan : 10Ω sampai 4.100KΩ
• Puncak spektral: 540nm (ukuran gelombang cahaya)
• Waktu Respon Sensor : 20ms – 30ms Suhu operasi: -30° Celsius – 70° Celcius

Komponen Output

1. LED

pinout:

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju.  Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N.

spesifikasi:



2. Relay

 pinout:

    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak

Saklar/Switch).



spesifikasi:





3. Motor DC



Motor DC adalah Motor listrik yang membutuhkan suplai tegangan arus searah atau arus DC (Direct Current) pada kumparan medan untuk diubah menjadi energi mekanik.



pinout:



spesifikasi:

4. Buzzer

Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara.



pinout:



spesifikasi:

5. Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Gambar dibawah ini menunjukan Struktur Internal Potensiometer beserta bentuk dan Simbolnya.

Berdasarkan Track (jalur) elemen resistif-nya, Potensiometer dapat digolongkan menjadi 2 jenis yaitu Potensiometer Linear (Linear Potentiometer) dan Potensiometer Logaritmik (Logarithmic Potentiometer).

pinout:



spesifikasi:

6. Ground

Sistem ground yang merupakan sebuah titik referensi tegangan yang memiliki nilai “nol”. Titik “nol” pada listrik AC & DC Untuk rangkaian DC, ground merupakan jalur kabel listrik yang berhubungan dengan kutub negatif (-) dari baterai/accu. Atau dengan kata lain ground ini digunakan untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.

3. Dasar Teori [kembali]

    a. Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkan dalam kemasan resistor tersebut.

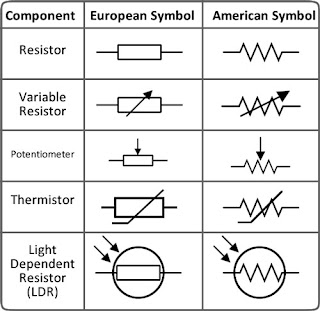

Simbol resistor sebagai berikut :

Resistor dalam suatu teori dan penulisan formula yang berhubungan dengan resistor disimbolkan dengan huruf “R”. Kemudian pada desain skema elektronika resistor tetap disimbolkan dengan huruf “R”, resistor variabel disimbolkan dengan huruf “VR” dan untuk resistorjenis potensiometer ada yang disimbolkan dengan huruf “VR” dan “POT”.

Kapasitas Daya Resistor

Kapasitas daya pada resistor merupakan nilai daya maksimum yang mampu dilewatkan oleh resistor tersebut. Nilai kapasitas daya resistor ini dapat dikenali dari ukuran fisik resistor dan tulisan kapasitas daya dalamsatuan Watt untuk resistor dengan kemasan fisik besar. Menentukan kapasitas daya resistor ini penting dilakukan untuk menghindari resistor rusak karena terjadi kelebihan daya yang mengalir sehingga resistor terbakar dan sebagai bentuk efisiensi biaya dan tempat dalam pembuatan rangkaian elektronika.

Nilai Toleransi Resistor

Toleransi resistor merupakan perubahan nilai resistansi dari nilai yang tercantum pada badan resistor yang masih diperbolehkan dan dinyatakan resistor dalam kondisi baik. Toleransi resistor merupakan salah satu perubahan karakteristik resistor yang terjadi akibat operasional resistor tersebut. Nilai torleransi resistor ini ada beberapa macam yaitu resistor dengan toleransi kerusakan 1% (resistor 1%), resistor dengan toleransi kesalahan 2% (resistor2%), resistor dengan toleransi kesalahan 5% (resistor 5%) dan resistor dengan toleransi 10% (resistor 10%).

Nilai toleransi resistor ini selalu dicantumkan di kemasan resistor dengan kode warna maupun kode huruf. Sebagai contoh resistor dengan toleransi 5% maka dituliskan dengan kode warna pada cincin ke 4 warna emas atau dengan kode huruf J pada resistor dengan fisik kemasan besar. Resistor yang banyak dijual dipasaran pada umumnya resistor 5% dan resistor 1%.

Jenis-Jenis Resistor

Berdasarkan jenis dan bahan yang digunakan untuk membuat resistor dibedakan menjadi resistor kawat, resistor arang dan resistor oksida logam atau resistor metal film.

1. Resistor Kawat (Wirewound Resistor)

Resistor kawat atau wirewound resistor merupakan resistor yang dibuat dengan bahat kawat yang dililitkan. Sehingga nilai resistansiresistor ditentukan dari panjangnya kawat yang dililitkan. Resistor jenis ini pada umumnya dibuat dengan kapasitas daya yang besar.

2. Resistor Arang (Carbon Resistor)

Resistor arang atau resistor karbon merupakan resistor yang dibuat dengan bahan utama batang arang atau karbon. Resistor karbon ini merupakan resistor yang banyak digunakan dan banyak diperjual belikan. Dipasaran resistor jenis ini dapat kita jumpai dengan kapasitas daya 1/16 Watt, 1/8 Watt, 1/4 Watt, 1/2 Watt, 1 Watt, 2 Watt dan 3 Watt.

3. Resistor Oksida Logam (Metal Film Resistor)

Resistor oksida logam atau lebih dikenal dengan nama resistor metal film merupakan resistor yang dibuah dengan bahan utama oksida logam yang memiliki karakteristik lebih baik. Resistor metal film ini dapat ditemui dengan nilai tolerasni 1% dan 2%. Bentuk fisik resistor metal film ini mirip denganresistor kabon hanya beda warna dan jumlah cicin warna yang digunakan dalam penilaian resistor tersebut. Sama seperti resistorkarbon, resistor metal film ini juga diproduksi dalam beberapa kapasitas daya yaitu 1/8 Watt, 1/4 Watt, 1/2 Watt. Resistor metal film ini banyak digunakan untuk keperluan pengukuran, perangkat industri dan perangkat militer.

Kemudian berdasarkan nilai resistansinya resistor dibedakan menjadi 2 jenis yaitu resistor tetap (Fixed Resistor) dan resistor tidak tetap (Variable Resistor)

1. Resistor Tetap(Fixed Resistor)

Resistor tetap merupakan resistor yang nilai resistansinya tidap dapat diubah atau tetap. Resistor jenis ini biasa digunakan dalam rangkaian elektronika sebagai pembatas arus dalam suatu rangkaian elektronika. Resistor tetap dapat kita temui dalam beberpa jenis, seperti :

• Metal Film Resistor
• Metal Oxide Resistor
• Carbon Film Resistor
• Ceramic Encased Wirewound
• Economy Wirewound
• Zero Ohm Jumper Wire
• S I P Resistor Network

2. Resistor Tidak Tetap (Variable Resistor)

Resistor tidak tetap atau variable resistor terdiridari 2 tipe yaitu :

• Pontensiometer, tipe variable resistor yang dapat diatur nilai resistansinya secara langsung karena telah dilengkapi dengan tuas kontrol. Potensiometer terdiri dari 2 jenis yaitu Potensiometer Linier dan Potensiometer Logaritmis
• Trimer Potensiometer, yaitu tipe variable resistor yang membutuhkan alat bantu (obeng) dalam mengatur nilai resistansinya. Pada umumnya resistor jenis ini disebut dengan istilah “Trimer Potensiometer atau VR”
• Thermistor, yaitu tipe resistor variable yangnilairesistansinya akan berubah mengikuti suhu disekitar resistor. Thermistor terdiri dari 2 jenis yaitu NTC dan PTC. Untuk lebih detilnya thermistor akan dibahas dalam artikel yang lain.
• LDR (Light Depending Resistor), yaitu tipe resistor variabel yang nilai resistansinya akan berubah mengikuti cahaya yang diterima oleh LDR tersebut.

Jenis-jenis resistor tetap dan variable diatas akan dibahas lebih detil dalam artikel yang lain.

Menghitung Nilai Resistor

Nilai resistor dapat diketahui dengan kode warna dan kode huruf pada resistor. Resistor dengan nilai resistansi ditentukan dengan kode warna dapat ditemukan pada resistor tetap dengan kapasitas daya rendah, sedangkan nilai resistor yang ditentukan dengan kode huruf dapat ditemui pada resistor tetap daaya besar dan resistor variable.

Kode Warna Resistor

Cicin warna yang terdapat pada resistor terdiri dari 4 ring 5 dan 6 ring warna. Dari cicin warna yang terdapat dari suatu resistor tersebut memiliki arti dan nilai dimana nilai resistansi resistor dengan kode warna yaitu :

1. Resistor Dengan 4 Cincin Kode Warna

Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

2. Resistor Dengan 5 Cincin Kode Warna

Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

3. Resistor Dengan 6 Cincin Warna

Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

Kode Huruf Resistor

Resistor dengan kode huruf dapat kita baca nilai resistansinya dengan mudah karenanilia resistansi dituliskan secara langsung. Pad umumnya resistor yang dituliskan dengan kode huruf memiliki urutan penulisan kapasitas daya, nilai resistansi dan toleransi resistor. Kode huruf digunakan untuk penulisan nilai resistansi dan toleransi resistor.

Kode Huruf Untuk Nilai Resistansi :

• R, berarti x1 (Ohm)
• K, berarti x1000 (KOhm)
• M, berarti x 1000000 (MOhm)

Kode Huruf Untuk Nilai Toleransi :

• F, untuk toleransi 1%
• G, untuk toleransi 2%
• J, untuk toleransi 5%
• K, untuk toleransi 10%
• M, untuk toleransi 20%

Rumus Resistor:

    Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :

Dimana V adalah tegangan,  I adalah kuat arus, dan R adalah Hambatan

Mencari resistansi total dalam rangkaian dapat menggunakan :

Seri : R_total = R₁ + R₂ + R₃ + ….. + R_n

Dimana :
Rtotal = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

Paralel: 1/R_total = 1/R₁ + 1/R₂ + 1/R₃ + ….. + 1/R_n

Dimana :
R_total = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

        2). Kapasitor

    Kapasitor adalah komponen elektronika yang dapat menyimpan energi arus listrik. Alessandro Volta adalah seorang ilmuwan dari negara Italia pernah menyatakan bahwa "semua benda yang dapat menyimpan energi disebut condensatore". Oleh karena itu kapasitor yang memiliki ukuran besar dalam mikrofarad (uF), sering disebut kondensator. Kapasitor disebut komponen pasif karena akan bekerja ketika diberi arus listrik, besar energi yang disimpan oleh sebuah kapasitor ditentukan oleh besar nilai kapasitor dan waktu pengisian kapasitor.

    Konstruksi dasar dari sebuah kapasitor dibuat dari 2 lempengan plat logam yang dipasang sejajar tetapi tidak saling berhubungan, lempengan tersebut disekat/diisolasi oleh lapisan bahan dielektrik, Jenis bahan dielektrik inilah yang menentukan spesifikasi dan juga nama dari jenis kapasitor tersebut, seperti: mika, polyster, keramik, dan gel cair seperti yang digunakan pada electrolit kapasitor (ELKO). Lempengan plat logam dibentuk sesuai dengan model kapasitor, sedangkan besar nilai kapasitansi dan rating tegangan kapasitor ditentukan oleh konstruksi lempengan plat logam dan lapisan isolasi (Dielektrik).

Konstruksi kapasitor

Cara Kerja Kapasitor

    Jika muatan positip (+) diberikan pada salah satu plat dan plat yang lain diberi muatan negatip (-) maka sifat muatan pada kondisi ini akan saling tarik menarik, tetapi karena adanya lapisan isolasi elektron-elektron itu tertahan dan tidak akan pernah mengalir, sehingga muatan listrik akan terjebak pada masing-masing plat dan terserap keseluruh kepingan plat, kepingan plat membutuhkan waktu untuk mengisi muatan (Charge) sehingga mencapai tegangan maksimum yang diberikan, dan selama tidak ada rangkaian konduksi yang dapat menarik atau mengeluarkan muatan listrik dari kapasitor, muatan listrik akan terus tersimpan pada kapasitor.

Sifat Kapasitor

    Kapasitor bersifat menahan arus DC dan melewatkan arus AC. Jika dialiri arus DC maka arus akan diserap oleh kapasitor sehingga mencapai tegangan maksimum power supply (Full Charge), dan karena dihalangi oleh lapisan isolasi yang bersifat non konduktif, arus DC tidak akan pernah tembus mengalir pada kapasitor.. Dan ketika kapasitor dialiri arus AC maka lapisan isolasi dapat ditembus oleh perubahan elektron dari sinyal ac dengan resistansi yang sangat kecil bahkan  tidak ada resistansi (tanpa tahanan) dan sering digunakan sebagai kopling pada rangkaian audio.

Jenis dan Simbol Kapasitor

Non Polar
Adalah jenis kapasitor tanpa polaritas, artinya pemasangan dibolak-balik tidak masalah. Kapasitor jenis ini umumnya memiliki nilai kapasintansi yang kecil antara pikofarad dan nanofarad. Contoh kapasitor non polar adalah: kapasitor keramik, mika, dan polyester.

Bipolar
Adalah jenis kapasitor yang memiliki polaritas positif dan negatif. Hati-hati saat pemasangan kapasitor jenis ini karena jika dipasang terbalik akan merusak kapasitor bahkan bisa menimbulkan ledakan. Contoh kapasitor bipolar adalah: Elektrolit kapasitor (ELKO), dan kapasitor tantalum.

Variable kapasitor
Kapasitor ini umumnya jenis nonpolar, biasa dipakai untuk penalaan radio frekuensi pada rangkaian oscilator, contoh kapasitor ini adalah: VARCO dan kapasitor trimer.

Simbol dan Jenis kapasitor

Cara Membaca dan Menghitung Nilai Kapasitor berdasarkan Kode Angka dan Huruf-nya.

Satuan Kapasitansi Kapasitor adalah Farad, tetapi Farad merupakan satuan yang besar untuk sebuah Kapasitor yang umum dipakai oleh Peralatan Elektronik. Oleh Karena itu, Satuan-satuan yang merupakan turunan dari Farad menjadi pilihan utama produsen dalam memproduksi sebuah Kapasitor agar dapat digunakan oleh peralatan Elektronika. Satuan-satuan tersebut diantaranya adalah : Micro Farad (µF), Nano Farad (nF) dan Piko Farad (pF ).

Berikut ini adalah ukuran turunan Farad yang umum digunakan dalam menentukan Nilai Kapasitansi sebuah Kapasitor :

1 Farad          = 1.000.000µF (mikro Farad)
1µF                = 1.000nF (nano Farad)
1µF                = 1.000.000pF (piko Farad)
1nF                = 1.000pF (piko Farad)

Cara Membaca Nilai Kapasitor Elektrolit (ELCO)

    Untuk Kapasitor Elektrolit atau ELCO, nilai Kapasitansinya telah tertera di label badannya dengan jelas. Jadi sangat mudah untuk menentukan nilainya. Contoh 100µF 16V, 470µF 10V, 1000µF 6.3V ataupun 3300µF 16V.

Cara Membaca Nilai Kapasitor Keramik, Kapasitor Kertas dan Kapasitor non-Polaritas lainnya

Untuk Kapasitor Keramik, Kapasitor Kertas, Kapasitor Mika, Kapasitor Polyester atau Kapasitor Non-Polaritas lainnya, pada umumnya dituliskan Kode Nilai dibadannya. Seperti 104J, 202M, 473K dan lain sebagainya. Maka kita perlu menghitungnya ke dalam nilai Kapasitansi Kapasitor yang sebenarnya.

Contoh untuk membaca Nilai Kode untuk Kapasitor Keramik diatas dengan Tulisan Kode 473Z. Cara menghitung Nilai Kapasitor berdasarkan kode tersebut adalah sebagai berikut :

Kode : 473Z
Nilai Kapasitor = 47 x 10³
Nilai Kapasitor = 47 x 1000
Nilai Kapasitor = 47.000pF atau 47nF atau 0,047µF

Huruf dibelakang angka menandakan Toleransi dari Nilai Kapasitor tersebut, Berikut adalah daftar Nilai Toleransinya :

B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G= 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%

473Z = 47,000pF +80% dan -20% atau berkisar antara 37.600 pF ~ 84.600 pF.
Jika di badan badan Kapasitor hanya bertuliskan 2 angka, Contohnya 47J maka perhitungannya adalah sebagai berikut :

Kode : 47J

Nilai Kapasitor = 47 x 10⁰
Nilai Kapasitor = 47 x 1
Nilai Kapasitor = 47pF

Jadi Nilai Kapasitor yang berkode 47J adalah 47 pF ±5% yaitu berkisar antara 44,65pF ~ 49,35pF

Jika di badan Kapasitor tertera 222K maka nilai Kapasitor tersebut adalah :

Kode : 222K

Nilai Kapasitor = 22 x 10²
Nilai Kapasitor = 22 x 100
Nilai Kapasitor = 2200pF

Toleransinya adalah 5% :
Nilai Kapasitor = 2200 – 10% = 1980pF
Nilai Kapasitor = 2200 + 10% = 2420pF

Jadi Nilai Kapasitor dengan Kode 222K adalah berkisar antara 1.980 pF ~ 2.420 pF.

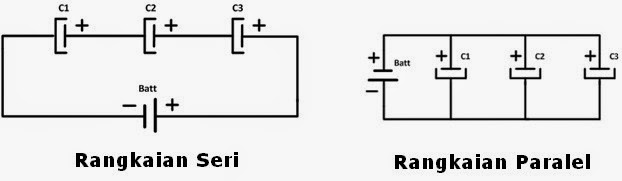

Rangkaian Seri-Paralel Kapasitor

Rangkaian kapasitor bisa dibuat secara seri atau paralel,sehingga dapat menghasilkan nilai kapasitansi baru yang tidak ada dipasaran.

Untuk menghitung total kapasitansi rangkaian seri berlaku rumus:

Ctotal (Ct) = 1/C1+1/C2+1/C3



Dan untuk menghitung total kapasitansi rangkaian parallel berlaku rumus:

Ctotal (Ct) = C1+C2+C3

        3). Dioda

    Dioda atau disebut juga sinyal dioda adalah komponen dasar semikonduktor aktif yang hanya bisa mengalirkan arus satu arah saja (forward bias) yaitu dari arah positip (Anoda) ke arah negatif (Katoda) namun memblok arus untuk arah sebaliknya. Dalam rangkaian elektronika dioda diibaratkan sebagai kran/katup listrik satu arah. Dioda memiliki dua elektroda yaitu elektroda positip (Anoda) dan elektroda negatif (Katoda). Secara umum dioda biasa dipakai untuk merubah arus bolak-balik (AC) menjadi arus searah (DC) atau disebut sebagai Rectifier.

    Dioda dibuat dari bahan semikonduktor seperti germanium (Ge), Silicon (Si) dan galium arsenide (GaAs), sifat listrik pada jenis material tersebut ialah menengah atau dengan kata lain tidak baik sebagai konduktor dan tidak baik juga sebagai insulator, sifat ini dinamakan semikonduktor.

    Material semikonduktor memiliki sangat sedikit "elektron bebas" karena molekul atomnya terkumpul bersama dalam bentuk pola kristal yang sering disebut "kisi kristal". Untuk meningkatkan daya hantar listrik pada material ini maka perlu dicampurkan "kotoran atom" pada struktur kristalnya sehingga menghasilkan lebih banyak elektron bebas dan lubang atom. Untuk menghasilkan sisi Negatif (katoda) pada dioda maka material semikonduktor biasanya dicampurkan kotoran atom dengan bahan seperti: Arsenik, Antimony atau Fosfor. dan untuk menghasilkan sisi positip (Anoda) dicampur dengan kotoran atom dari bahan Aluminium, Boron atau Galium.

Jenis dan Simbol Dioda

Seperti penjelasan diatas, Jenis dioda tergantung dari bahan material yang dipakai saat pembuatannya, dibawah ini adalah contoh gambar dan simbol dari jenis-jenis dioda:

1. Dioda Silicon

    Terbuat dari bahan Germanium, memiliki drop tegangan maju (forward volt drop) 0,7V, pada rangkaian elektronika biasa dipakai sebagai penyearah (rectifier). Contoh dioda Germanium adalah: 1N4000 series dan 1N5000 series dll.

2. Dioda Germanium

    Terbuat dari bahan Silicon, memiliki drop tegangan maju (forward volt drop) 0,3V. Biasa diaplikasikan sebagai dioda penyearah. contoh dioda silicon adalah: IN4148 atau 1N914 dll.

3. Dioda Zener

    Terbuat dari bahan silikon, dioda zener atau sering disebut juga "breakdown diode" berfungsi sebagai pembatas tegangan pada rangkaian, atau dengan kata lain dioda zener adalah komponen regulator tegangan sederhana.  dioda zener memiliki rating tegangan antara 1 sampai ratusan volt dengan daya mulai dari 1/4w.

4. Light Emitting Diode atau LED

    Adalah jenis dioda yang dapat mengeluarkan cahaya, LED yang banyak dipasaran berbentuk kubah bulat dan juga kotak persegi dengan variasi warna merah, kuning, hijau, biru atau putih. batas arus maksimum LED adalah 20mA. dan memiliki drop tegangan maju (forward volt drop) antara 1,2v sampai 3,6v tergantung dari jenis warna LED.

5. Dioda Schottky

    disebut juga dioda power memiliki drop tegangan maju (forward bias) yang rendah, namun rating arus dan tegangannya tinggi. Biasa dipakai sebagai penyearah pada frekuensi tinggi, sering dipakai pada rangkaian pengisian battre, AC Rectifier dan Inverter.contoh untuk dioda schotky adalah 5819 atau 58xx dll.



        4). Transistor

    Transistor adalah komponen semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

    Transistor Bipolar adalah salah satu jenis transistor yang terbentuk dari 2 dioda sehingga memiliki polaritas atau sisi positif dan sisi negatif. Biasanya transistor Bipolar atau disebut dengan BJT (Basis Junction Transistor) memiliki 2 jenis, diantaranya yaitu Transistor PNP dan Transistor NPN. Transistor ini memiliki 3 polaritas yang biasa disebut B (Basis), E (Emiter), C (Collector). Basis berfungsi sebagai base atau tempat berkumpulnya kumpulan aliran arus yang masuk ke transistor, Emiter dan Collector sebagai aliran arus masuk dan keluar.

Lambang Transistor BJT

Sudah jelas seperti gambar di atas bahwa transistor PNP memiliki simbol yang arah panahnya masuk dan sebaliknya untuk NPN arah panah dari emiter mengarah keluar.

Bentuk aliran arus pada sebuah transistor dapat dirumuskan dengan hukum KCL ( Kirchoff Current Law) Atau hukum Kirchoff I, yang dirumuskan sebagai berikut.

Ie = Ic + Ib

Keterangan :
Ie = Arus Emitter
Ic = Arus Collector
Ib = Arus Basis

Pada Transistor BJT nilai arus Ib relatif sangat kecil terhadap Ic, maka Ib ini dapat diabaikan. Sehingga persamaan diatas bisa berubah menjadi

Ie = Ic

Keterangan :
Ie = Arus Emitter
Ic = Arus Collector

Karakteristik input merupakan karakteristik dari tegangan base dan emitter (VBE) sebagai fungsi arus base (IB) dengan VCE dalam keadaan konstan. Karakteristik ini merupakan karakteristik dari junction emitter-base dengan forward bias atau sama dengan karakteristik diode pada forward bias. Pada BJT seluruh pembawa muatan akan melewati junction Base-Emittor menuju Collector maka arus pada basis menjadi jauh lebih kecil dari diode P-N dengan adanya faktor hfe. Penambahan nilai VCE megakibatkan arus IB akan berkurang. Arus IB akan mengalir jika tegangan VBE > 0,7 V

Karakteristik output merupakan karakteristik dengan tegangan emitter (VCE) sebagai fungsi arus kolektor (IC) terhadap arus base (IB) yang tetap seperti ditunjukkan pada Gambar 4. Pada saat IB=0, arus IC yang mengalir adalah arus bocor ICB0 (pada umumnya diabaikan), sedangkan pada saat IB ≠ 0 untuk VCE kecil (<< 0,2 V), pembawa muatan di basis tidak efisien dan transistor dikatakan dalam keadaan saturasi dengan IB > IC / hfe . Pada saat VCE diperbesar IC pun naik hingga melewati level tegangan VCE saturasi (0,2 -1 V) hingga transistor bekerja dalam daerah aktif dengan IB = IC / hfe. Pada saat ini kondisi arus IC relatif konstan terhadap variasi tegangan VCE.

Gelombang input dan output transistor

        5). Op-amp

    Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi  dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp). Pada dasarnya operasional amplifier (Op-Amp) merupakan suatu penguat diferensial yang memiliki 2 input dan 1 output. Op-amp ini digunakan untuk membentuk fungsi-fungsi linier yang bermacam-mcam atau dapat juga digunakan untuk operasi-operasi tak linier, dan seringkali disebut sebagai rangkaian terpadu linier dasar. Penguat operasional (Op-Amp) merupakan komponen elektronika analog yang berfungsi sebagai amplifier multiguna dalam bentuk IC dan memiliki simbol sebagai berikut :

Rumus penguatan op-amp
    - Op-amp inverting

            Av = – ( Rf / Ri )

    - Op-amp non-inverting

            Av = ( Rf / Ri ) + 1

Gelombang input dan output op-amp

        6). LM35

    Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh National Semiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.

    Meskipun tegangan sensor ini dapat mencapai 30 volt akan tetapi yang diberikan kesensor adalah sebesar 5 volt, sehingga dapat digunakan dengan catu daya tunggal dengan ketentuan bahwa LM35 hanya membutuhkan arus sebesar 60 µA hal ini berarti LM35 mempunyai kemampuan menghasilkan panas (self-heating) dari sensor yang dapat menyebabkan kesalahan pembacaan yang rendah yaitu kurang dari 0,5ºC pada suhu 25ºC

Simbol LM35 di proteus :

Grafik respon

        7). Relay

    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Simbol di proteus

        8). Ground

  Suatu komponen listrik yang bisa meniadakan beda potensial sebagai pelepasan muatan listrik berlebih pada suatu instalasi listrik dengan cara mengalirkannya ke tanah.

Simbol di proteus

        9). Power Supply

    Catu daya merupakan suatu Rangkaian yang paling penting bagi sistem elektronika. Power supply atau catu daya adalah suatu alat atau perangkat elektronik yang berfungsi untuk merubah arus AC menjadi arus DC untuk memberi daya suatu perangkat keras lainnya. Sumber AC yaitu sumber tegangan bolak-balik, sedangkan sumber tegangan DC merupakan sumber tegangan searah. Power supply/unit catu daya secara efektif harus mengisolasi rangkaian internal  dari  jaringan  utama,  dan  biasanya  harus  dilengkapi  dengan pembatas  arus  otomatis  atau  pemutus  bila  terjadi  beban  lebih  atau hubung  singkat.  Bila  pada  saat  terjadinya  kesalahan  catu  daya, tegangan  keluaran DC meningkat  di  atas  suatu  nilai  aman maksimum untuk rangkaian internal, maka daya secara otomatis harus diputuskan.

Simbol di proteus

• Sensor Soil Moisture

            Soil Moisture Sensor merupakan module untuk mendeteksi kelembaban tanah, yang dapat diakses menggunakan microcontroller seperti arduino.Sensor kelembaban tanah ini dapat dimanfaatkan pada sistem pertanian, perkebunan, maupun sistem hidroponik mnggunakan hidroton.

            Soil Moisture Sensor dapat digunakan untuk sistem penyiraman otomatis atau untuk memantau kelembaban tanah tanaman secara offline maupun online. Sensor yang dijual pasaran mempunyai 2 module dalam paket penjualannya, yaitu sensor untuk deteksi kelembaban, dan module elektroniknya sebagai amplifier sinyal.



Logo Sensor Soil Moisture di proteus:



     1. Resistor

Simbol :

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V=I R).

Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.

Cara menghitung nilai resistor:

Tabel warna

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak  = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

2) Dioda

Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.



Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.

Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.

Dioda dapat dibagi menjadi beberapa jenis:

1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.

2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.

3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.

4. Dioda Photo yang berfungsi sebagai sensor cahaya.

5. Dioda Schottky yang berfungsi sebagai Pengendali.

Untuk menentukan arus zenner  berlaku persamaan:

Keterangan:

Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.

Spesifikasi:

3. Transistor

        Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide.

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolekto

Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.



Rumus-rumus transistor:

Spesifikasi :

• Bi-Polar Transistor
• DC Current Gain (hFE) is 800 maximum
• Continuous Collector current (IC) is 100mA
• Emitter Base Voltage (VBE) is > 0.6V
• Base Current(IB) is 5mA maximum

Konfigurasi Transistor:

Konfigurasi Common Base adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT.  Pada Konfigurasi Common Base, sinyal INPUT dimasukan ke Emitor  dan sinyal OUTPUT-nya diambil dari Kolektor, sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun tidak menghasilkan penguatan pada arus.

Konfigurasi Common Collector (CC) atau Kolektor Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat menghasilkan Penguatan  Arus namun tidak menghasilkan penguatan Tegangan. Pada Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama (Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan Input Basis.

Konfigurasi Common Emitter (CE) atau Emitor Bersama merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya diperoleh dari kaki Kolektor.

4. Op Amp - LM741

Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Karakteristik penguat ideal adalah:

• Gain sangat besar (AOL >>). Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga, serta pada rentang frekuensi yang luas.
• Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.
• Impedansi output sangat kecil (Zo <<).

Konfigurasi PIN LM741:



Spesifikasi:





Respons karakteristik kurva I-O:



 5. Sensor Vibration

Pinout:

Vibration sensor adalah perangkat yang dapat mengukur jumlah dan frekuensi getaran yang terdapat pada sebuah sistem, mesin dan beberapa perangkat tertentu. Pengukuran tersebut bisa digunakan untuk melakukan pendeteksian pada masalah lain yang terdapat pada sebuah aset dan melakukan prediksi pada kerusakan yang akan terjadi di masa mendatang.

Spesifikasi :

Vsuplai : DC 3.3V-5V

Arus : 15mA

Sensor : SW-420 Normally Closed

Output : digital

Dimensi : 3,8 cm x 1,3 cm x 0,7 cm

Berat : 10 gr

Respon Frekuensinya:

3) Sensor Sound

Sensor Suara adalah sensor yang memiliki cara kerja merubah besaran suara menjadi besaran listrik. Pada dasarnya prinsip kerja pada alat ini hampir mirip dengan cara kerja sensor sentuh pada perangkat seperti telepon genggam, laptop, dan notebook. Sensor ini bekerja berdasarkan besar kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang memiliki kumparan kecil dibalik membran tersebut naik dan turun. Kecepatan gerak kumparan tersebut menentukan kuat lemahnya gelombang listrik yang dihasilkannya.

Pin OUT:

Spesifikasi:

•   Working voltage: DC 3.3-5V
•   Dimensions: 45 x 17 x 9 mm
•   Signal output indication
•   Single channel signal output
•   With the retaining bolt hole, convenient installation
•   Outputs low level and the signal light when there is sound


Grafik respon:

4. Sensor Suhu LM35

Sensor Suhu LM35 digunakan untuk mendeteksi suhu ruangan dengan output sebesar 10mV/Celcius.

Sensor suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber supply tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam bentuk perubahan tegangan DC pada Vout dan pin untuk Ground.



Prinsip Kerja LM35 :

      Sensor LM35 bekerja dengan mengubah besaran suhu menjadi besaran tegangan. Tegangan ideal yang keluar dari LM35 mempunyai perbandingan 100°C setara dengan 1 volt. Sensor ini mempunyai pemanasan diri (self heating) kurang dari 0,1°C, dapat dioperasikan dengan menggunakan power supply tunggal dan dapat dihubungkan antar muka (interface) rangkaian control.

Sensor suhu LM35 mampu melakukan pengukuran suhu dari suhu -55ºC hingga +150ºC dengan toleransi kesalahan pengukuran ±0.5ºC.

Dilihat dari tipenya range suhu dapat dilihat sebagai berikut :

• LM35, LM35A -> range pengukuran temperature  -55ºC hingga +150ºC.
• LM35C, LM35CA -> range pengukuran temperature -40ºC hingga +110ºC.
• LM35D -> range pengukuran temperature 0ºC hingga +100ºC.

Kelebihan LM 35 :

• Rentang suhu yang jauh, antara -55 sampai +150ºC
• Low self-heating, sebesar 0.08 ºC
• Beroperasi pada tegangan 4 sampai 30 V
• Tidak memerlukan pengkondisian sinyal

Kekurangan LM 35:

• Membutuhkan tegangan untuk beroperasi.

Pinout:

Spesifikasi Sensor suhu IC LM35  :

• Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
• Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu25ºC
• Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
• Bekerja pada tegangan 4 sampai 30 volt. Memiliki arus rendah yaitu kurang dari 60 µA.
• Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
• Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA. Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.

Grafik respon:

5. Sensor LDR

Pinout:

Spesifikasi :

• Tegangan maksimum (DC): 150V
• Konsumsi arus maksimum: 100mW
• Tingkatan Resistansi/Tahanan : 10Ω sampai 4.100KΩ
• Puncak spektral: 540nm (ukuran gelombang cahaya)
• Waktu Respon Sensor : 20ms – 30ms Suhu operasi: -30° Celsius – 70° Celcius

Grafik respon:

7. Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

Baterai dalam sistem PV mengalami berulang kali siklus pengisian dan pengosongan selama umur pakainya. Siklus hidup (cycle life) baterai adalah banyaknya pengisian dan pengosongan hingga kapasitas baterai turun (melemah) dan tersisa 80% dari kapasitas nominalnya. Pabrik baterai biasanya mencantumkan siklus hidup pada spesifikasi teknis baterai. Mencantumkan satu nilai siklus hidup (cycle life) sebenarnya terlalu menyederhanakan informasi, karena siklus hidup baterai juga tergantung pada suhu baterai.



Dari grafik di atas, terlihat pada suhu operasional baterai yang lebih rendah, siklus hidup baterai lebih lama. Siklus hidup baterai juga tergantung dari DoD, artinya baterai yang dikosongkan hanya 50% dari kapasitasnya, berumur lebih lama jika dikosongkan hingga 80%, namun membuat sistem menjadi lebih mahal, karena membutuhkan kapasitas baterai lebih besar untuk mengakomodasi kebutuhan yang sama.

Jika pada suhu operasional lebih rendah, umur baterai lebih lama,  namun ada efek negatif berkaitan dengan kapasitas baterai. Pada suhu  yang lebih rendah, kapasitas baterai menjadi lebih rendah. Hal ini disebabkan karena pada suhu yang lebih tinggi, reaksi kimia yang terjadi pada baterai bergerak lebih aktif/cepat, sehingga kapasitas baterai cenderung lebih tinggi.

    Terkadang, pada suhu yang lebih tinggi, kapasitas baterai justru dapat lebih besar dari angka nominalnya, meskipun pada suhu tinggi, elemen baterai terlalu aktif, juga berakibat buruk pada kesehatan baterai.

4. Langkah Percobaan [kembali]

• Sususnlah setiap komponen yang diperlukan di aplikasi proteus.

• Sambungkan setiap rangkaian dengan kabel di aplikasi proteus.
• Jalankan simulasi rangkaian dengan menekan tombol play di aplikasi             proteus.

5. Rangkaian Simulasi [kembali]

  1. Ketika suhu berada >35 derajat celcius

    2. Ketika suhu berada <33 derajat celcius

    3. Ketika adanya getaran

6. Prinsip Kerja [kembali]



Prinsip Kerja:

1) Ketika suhu panas  (>35^o)

Misalnya  sensor suhu lm 35 menunjukkan angka 37^o :

   Ketika berada pada suhu >34 derajat: arus pada sumber tegangan sebesar 9V masuk ke sensor LM35 sehingga arus akan mengalir menuju ke kaki non inverting op amp, 1° pada sensor lm35 sama dengan 0,01 V sehingga ketika suhu 35, tegangan yg terbaca dikaki non inverting op amp adalah 0,01x35 = 0,35V.  Rangkaian yang dipakai adalah rangkaian detektor non inverting, dimana pada rangkaian detektor non inverting itu terdapat tegangan referensi yang dapat diatur menggunakan potensiometer dgn maksimal tegangan sebesar 1V.  Cara mencari nilai tegangan referensi, persentase potensiometer yang dipakai dikali maksimal tegangan referensi, akan didapatkan (34%x1=0,34V). Kemudian, di rangkaian detektor non inverting, terdapat tegangan saturasi yang dimana ketika tegangan input >= tegangan referensi maka output yg dihasilkan adalah +Vsat, namun apabila tegangan input kecil dari tegangan referensi maka outputnya -Vsat. didapat dgn rumus (+-vsat= +-vs+-2) sehingga yang kita dapatkan pada rangkaian ini, krna tegangan input>= tegangan referensi, kita dapatkan +vsat sebesar 8V. Arus akan melewati R23 dimana pada R23 terdapat hambatan sebesar 10k, kemudian arus memasuki kaki basis transistor sehingga tegangan yg terbaca pada kaki base adalah vbe = vcc-Ib.rb (9-0,008x1000=kurang lebih sekitar 1V an). Karena tegangan pada kaki basis didapat 0,99 V, maka transistor akan aktif (transistor aktif ketika tegangan pada kaki basis sebesar >=0,7V). Arus dari sumber tegangan sebesar 9V mengalir menuju relay kemudian ke kaki kolektor lalu emitor dan ke ground. Karena transistor aktif, maka switch relay akan berpindah ke kiri, lalu baterai akan mengeluarkan arus menuju buzzer dan buzzer berbunyi.

Saat buzzer hidup, sound sensor akan merespon suara buzzer, sehingga sound sensor (berlogika 1) mengeluarkan tegangan output 5 volt, tegangan output diumpankan ke input non inverting op-amp, op-amp akan mengkalkulasikan tegangan output sensor, op-amp dirancang menggunakan penguat input non inverting sebesar 2x lipat yaitu diperoleh dari rumus (RF/RI+1).Vin) sehingga output op-amp 10 volt. Lalu arus diteruskan ke resistor R10, lalu tegangan dari resistor R10 diumpankan ke kaki base transistor BC547 Q2, sehingga transistor BC547 Q2 akan aktif. Pada transistor BC547 Q2 menggunakan self bias. Saat transistor BC547 Q2 aktif, maka tegangan dari power 9v mengeluarkan arus menuju relay, lalu kolector, lalu ke emitor dan ke ground. Sehingga batrai akan mengeluarkan tegangan dan mengaktifkan pendingin.

    2) Ketika suhu dingin (<33^o)

Misalnya  sensor suhu lm 35 menunjukkan angka 32^o :

  Ketika berada pada suhu <33°, maka arus dari tegangan sumber sebesar 9v akan mengalir ke sensor lm35  sehingga arus akan mengalir menuju ke kaki non inverting op amp, 1° pada sensor lm35 sama dengan 0,01 V sehingga ketika suhu 32, tegangan yg terbaca dikaki non inverting op amp adalah 0,01x32 = 0,32 V.  Rangkaian yang dipakai adalah rangkaian detektor non inverting, dimana pada rangkaian detektor non inverting itu terdapat tegangan referensi yang dapat diatur menggunakan potensiometer dgn maksimal tegangan sebesar 1V.  Cara mencari nilai tegangan referensi, persentase potensiometer yang dipakai dikali maksimal tegangan referensi, akan didapatkan (31%x1=0,31V). Kemudian, di rangkaian detektor non inverting, terdapat tegangan saturasi yang dimana ketika tegangan input >= tegangan referensi maka output yg dihasilkan adalah +Vsat, namun apabila tegangan input kecil dari tegangan referensi maka outputnya -Vsat. didapat dgn rumus (+-vsat= +-vs+-2) sehingga yang kita dapatkan pada rangkaian ini, krna tegangan input>= tegangan referensi, kita dapatkan +vsat sebesar 8V. Arus akan melewati R4 dimana pada R4 terdapat hambatan sebesar 10k, kemudian arus memasuki kaki basis transistor sehingga tegangan yg terbaca pada kaki base adalah vbe = vcc-Ib.rb (9-0,008x1000=kurang lebih sekitar 1V an). Karena tegangan pada kaki basis didapat 0,99 V, maka transistor akan aktif (transistor aktif ketika tegangan pada kaki basis sebesar >=0,7V). Arus dari sumber tegangan sebesar 9V mengalir menuju relay kemudian ke kaki kolektor lalu emitor dan ke ground. Karena transistor aktif, maka relay akan berpindah ke kiri sehingga batrai sebesar 12V mengakibatkan lampu menyala. Ini ,menandakan suhu dalam keadaan dingin.

Selanjutnya ke sensor ldr, sensor ldr ini mendapat tegangan dari power supply sebesar 9v menuju resistor lalu ke kaki pertama sensor ldr kemudian ke kaki kedua sensor ldr dan menuju ground (Ini Ketika tidak ada cahaya yang ditangkap sensor). Ketika lampu nya menyala, cahayanya akan ditangkap oleh sensor ldr ini sehingga kaki pertama sensor ldr akan melanjutkan arus  masuk ke kaki inverting op amp detector dimana sifatnya Vin(-)<Vref(+) maka outputnya sama dengan +Vcc (+Saturasi) sehingga output opamp sebesar 12 Volt. Karena terlalu besar, diumpankan ke resistor sehingga tegangan yang masuk ke kaki base transistor sebesar 0,88 volt. Sehingga tegangan sebesar 0,88 volt ini dapat membuat transistor on, dimana transistor sendiri dapat on pada tegangan 0,6-0,7 volt atau lebih. Ini mengakibatkan power suplay mengeluarkan tegangan menuju relay,lalu ke kolektor,lalu ke emitor dan juga ke ground. Karena adanya tegangan pada relay,maka relay on dan switch berpindah ke kiri, lalu baterai akan mengeluarkan tegangan menuju resistor dan heater sehingga heater(penghangat) aktif.

    3. Ketika ada getaran

Ketika getaran terjadi, maka sensor vibration akan mendeteksi adanya getaran sehingga logicstate akan berlogika satu, sehingga sensor vibration mengeluarkan tegangan output sebesar 5V, tegangan keluaran dari sensor vibration  akan menuju ke Op amp yang bertindak sebagai non inverting amplifier. Dimana terjadi penguatan sebanyak 2 kali Rumusnya adalah R1f dibagi Ri tambah 1 kemudian dikali Vinput sehingga didapatkan Voutnya 10 V. Kemudian tegangan akan mengalir melalui R4 dan menuju kekaki base transistor , dimana tipe transistornya adalah fixed bias. Karena tegangan di kaki base telah cukup maka transistor  Q3 aktif. Karena transistor Q3 telah aktif maka ada arus dari power supply menuju relay terus ke kolektor  menuju emitor dan ke ground. Karena relay aktif, maka switch relay bergesernya  ke arah kiri sehingga loop pada relay akan tertutup. Dengan menutupnya rangkain loop relay maka ada arus yang mengalir sehingga buzzer berbunyi menandakan adanya getaran.

 7. Video [kembali]

8. Link Download [kembali]



 1. Download File HTML Di Sini

2. Download File Rangkaian Di Sini

3. Download Video Simulasi Di Sini

4. Download Datasheet Komponen:

    -Datasheet Baterai Di Sini

    -Datasheet Relay Di Sini

    -Datasheet Transistor Di Sini

    -Datasheet Resistor Di Sini

    -Datasheet Motor Di Sini

    -Datasheet Dioda Di Sini

    -Datasheet Op-Amp 741 Di Sini

    -Datasheet Buzzer Di Sini

5. Download Datasheet Sensor LM35 Di Sini

6. Download Datasheet Sound Sensor Di Sini

7. Download Datasheet Sensor LDR Di Sini

8. Download Datasheet Vibration Sensor Di sini

8. Download Library Sound Sensor Di Sini

9. Download Datasheet Transistor BC547 Di sini



[menuju awal]
