DAFTAR ISI

1. Pendahuluan

2. Tujuan

3. Alat dan Bahan

4. Dasar Teori

5. Percobaan

a.Prosedur

b.Rangkaian Simulasi dan Prinsip Kerja

c.Video Simulasi

6. Download File

1. Pendahuluan [kembali]

Silicon-Controlled Rectifier (SCR) merupakan salah satu jenis perangkat semikonduktor yang sangat penting dalam pengendalian daya dan konversi energi listrik. SCR termasuk dalam keluarga thyristor dan memiliki karakteristik unik yang memungkinkannya berfungsi sebagai saklar elektronik yang dikendalikan oleh sinyal kecil pada gerbangnya. Dalam aplikasi industri, SCR banyak digunakan dalam pengaturan kecepatan motor, sistem pemanas, pengendali tegangan, serta rangkaian penyearah terkendali.

2. Tujuan [kembali]

● Penyearah yang dikendalikan silikon (SCR)

● Sakelar yang dikendalikan silikon (SCS)

● Sakelar pemutus gerbang (GTO)

● SCR yang diaktifkan cahaya (LSCR)

● Dioda dan diac Shockley

● Triac

● Fototransistor dan opto-isolator

● Transistor unijunction dan unijunction yang dapat diprogram

3. Alat dan Bahan [kembali]

ALAT

Transistor NPN

Transistor NPN merupakan jenis transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor. Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal, dan lain lain.

Voltmeter

Voltmeter merupakan alat ukur yang berfungsi untuk mengukur besar tegangan listrik yang ada di suatu rangkaian listrik dalam besaran dan satuan tertentu. Batas ukur dalam voltm

BAHAN

· Ground

Sebagai potensial nol

· Power

memberikan suplay tegangan dan arus listrik pada rangkaian elektronika.

4. Dasar Teori [kembali]

5. Percobaan [kembali]

a. Prosedur [kembali]
Pasang SCR ke breadboard dengan pin sesuai data pinout: Anoda (A), Katoda (K), dan Gerbang (G).

Hubungkan anoda SCR ke kutub positif sumber tegangan melalui lampu (beban).

Hubungkan katoda SCR ke kutub negatif dari sumber tegangan (ground).

Pasang resistor antara sumber positif dan terminal gerbang SCR.

Pasang saklar tekan secara seri dengan resistor dan sambungkan ke terminal gerbang SCR.

Periksa kembali semua sambungan untuk memastikan tidak ada kesalahan rangkaian.

Aktifkan sumber tegangan dan tekan saklar sejenak untuk mengaktifkan SCR.

b. Rangkaian Simulasi dan Prinsip Kerja [kembali]
SCR bekerja seperti saklar elektronik yang hanya menghantarkan arus dari anoda ke katoda ketika diberi sinyal pemicu di gerbang (gate). Dalam kondisi normal (tanpa sinyal di gerbang), SCR berada dalam keadaan OFF (tidak menghantarkan) meskipun tegangan antara anoda dan katoda mencukupi.
Setelah diberikan pulsa kecil pada terminal gerbang, SCR berpindah ke kondisi ON (menghantarkan), dan tetap berada dalam kondisi tersebut meskipun sinyal gerbang dihentikan. SCR akan tetap ON selama arus anoda-ke-katoda tetap mengalir di atas arus minimum tertentu (holding current). Untuk mematikannya, arus tersebut harus dihentikan (misalnya, dengan memutus sumber atau beban).

Dalam rangkaian ini, setelah saklar ditekan, SCR menyala dan lampu menyala sebagai indikator bahwa arus mengalir. SCR akan tetap menghantarkan arus hingga suplai daya dihentikan.

-Rangkaian 17.3

-Rangkaian 17.4

c. Video Simulasi [kembali]

6. Download File [kembali]

[menuju awal]

Chapter 10

[menuju akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Pendahuluan

2. Tujuan

3. Alat dan Bahan

4. Dasar Teori

5. Percobaan

a.Prosedur

b.Rangkaian Simulasi dan Prinsip Kerja

c.Video Simulasi

6. Download File

1. Pendahuluan [kembali]

Penguat operasional, atau op-amp, adalah penguat diferensial dengan penguatan sangat tinggi dengan impedansi masukan tinggi dan impedansi keluaran rendah. Penggunaan umum penguat operasional adalah untuk menyediakan perubahan amplitudo tegangan (amplitudo dan polaritas), osilator, rangkaian filter, dan berbagai jenis rangkaian instrumentasi. Op-amp berisi sejumlah tahap penguat diferensial untuk mencapai penguatan tegangan yang sangat tinggi.

2. Tujuan [kembali]

· Memahami apa yang dilakukan oleh penguat diferensial

· Mempelajari dasar-dasar penguat operasional

· Mengembangkan pemahaman tentang apa itu operasi mode umum

· Menjelaskan operasi input ujung ganda

3. Alat dan Bahan [kembali]

ALAT

· Osiloskop

Sebagai instrumen melihat gelombang.

· Signal Generator

Sebagai penghasil gelombang

BAHAN

· Vsine

Sebagai sumber tegangan.

· Amplifier

digunakan untuk memperkuat atau memeperbesar sinyal output baik sinyal AC maupun DC

· Ground

Sebagai potensial nol

· Power

memberikan suplay tegangan dan arus listrik pada rangkaian elektronika.

4. Dasar Teori [kembali]

5. Percobaan [kembali]

a. Prosedur [kembali]
Pasang Transistor NPN
Kolektor → ke salah satu ujung lilitan primer transformator
Emitor → ke ground melalui resistor emitter
Basis → ke sumber sinyal melalui resistor basis
Pasang Transformator
Lilitan primer → kolektor transistor
Lilitan sekunder → speaker (atau resistor 8 ohm)
Tambahkan Power Supply
Ujung lain lilitan primer transformator → +Vcc (misal 12V)
Ground power supply → ground rangkaian
Pasang Kapasitor Bypass
Paralelkan kapasitor dengan resistor emitter untuk meningkatkan gain
Hubungkan Ground
Pastikan semua komponen ground tersambung
Jalankan Simulasi
Jalankan dan amati output sinyal di speaker dengan oscilloscope atau virtual instrument di Proteus

b. Rangkaian Simulasi dan Prinsip Kerja [kembali]

Penguatan Sinyal Input:

Sinyal audio kecil dari generator masuk ke basis transistor.
Transistor memperkuat arus, menghasilkan arus kolektor besar.

Transfer Energi melalui Transformator:

Arus kolektor mengalir melalui lilitan primer transformator.
Perubahan arus ini menimbulkan tegangan di lilitan sekunder.

Output ke Beban (Speaker):

Tegangan di lilitan sekunder mendorong arus ke speaker.
Transformator menyesuaikan impedansi agar daya maksimum dapat ditransfer ke speaker.

Impedansi Matching:

Transformator memungkinkan output transistor (impedansi tinggi) cocok dengan speaker (impedansi rendah), meningkatkan efisiensi.

Isolasi DC:

Transformator mencegah arus DC mengalir ke speaker, melindungi beban dan menjaga fidelitas suara.

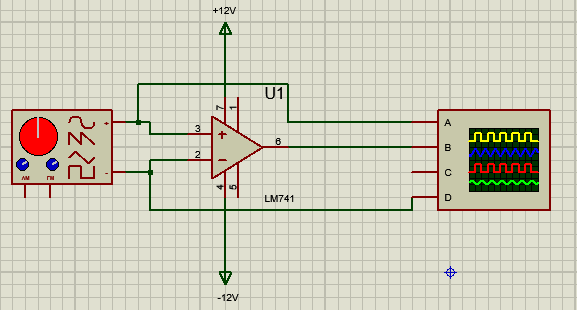

-Rangkaian 10.2

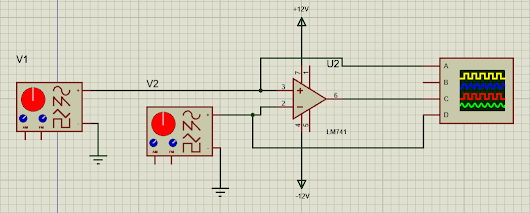

-Rangkaian 10.3

-Rangkaian 10.8

c. Video Simulasi [kembali]

6. Download File [kembali]

[menuju awal]

FIG 14.7 ,FIG. 14.8 dan 14.11

[menuju akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

(a). Prosedur

(b). Rangkaian Simulasi dan prinsip kerja

(c). Vidio Simulasi

6. Download file

1. Pendahuluan (kembali)

Rangkaian bias tetap (fix bias) untuk transistor ini cukup sederhana karena hanya terdiri atas dua resistor RB dan RC. Kapasitor C1 dan C2 merupakan kapasitor kopling yang berfungsi mengisolasi tegangan dc dari transistor ke tingkat sebelum dan sesudahnya, namun tetap menyalurkan sinyal ac-nya.

Rangkaian bias tetap adalah rangkaian sederhana yang menggunakan resistor untuk memberikan tegangan tetap ke basis transistor. Ini mengendalikan arus transistor sehingga dapat menguatkan sinyal input menjadi sinyal output yang lebih besar. Komponen utamanya yaitu Transistor yang merupakan komponen aktif yang menguatkan sinyal. Selanjutnya ada resistor yang digunakan untuk memberikan tegangan bias ke basis transistor.

2. Tujuan (kembali)

* Dapat memahami dan mengetahui mengenai konfigurasi bias tetap.

* Dapat memahami mengenai bias pembagi tegangan.

3. Alat dan bahan (kembali)

A.Alat/Instrument

1). Voltmeter

Voltmeter merupakan alat ukur yang digunakan untuk mengukur beda potensial atau tegangan listrik dari dua titik potensial listrik.

Spesifikasi

Jangkauan pengukuran(Range) : 3V

Keakuratan : 1%

Skala : linier

Sensitifitas : 1 ohm/m

Tipe jarum : elektromagnet

B.Bahan

1). Ground

Ground adalah titik kembalinya arus searah atau titik kembalinya arus bolak balik, bisa juga disebut sebagai titik patokan dari berbagai titik tegangan pada rangkaian elektronika.

Spesifikasi

2). Resistor

Resistor adalah komponen elektronika yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian atau juga berfungsi sebagai terminal antar dua komponen elektronika.

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika.

Berikut adalah simbol resistor dalam bentuk gambar yang sering digunakan dalam suatu desain rangkaian elektronika,

Berikut merupakan nilai resistor berdasarkan kode warna,

Spesifikasi

3). Kapasitor

Kapasitor adalah perangkat yang dapat menyimpan energi dalam medan listrik dengan cara mengumpulkan ketidakseimbangan internal muatan listrik.

Spesifikasi:

Kapasitansi: 10nF

Tegangan Kerja: 50V - 100V

Toleransi: 5%,10% dan 20%

Jenis Dieletrik: Keramik dan plastik

Suhu Kerja: -55 C sampai 125 C

4). Transistor

Transistor merupakan alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus, stabilisasi tegangan, dan modulasi sinyal.

Transistor merupakan salah satu Komponen Elektronika Aktif yang paling sering digunakan dalam rangkaian Elektronika, baik rangkaian Elektronika yang paling sederhana maupun rangkaian Elektronika yang rumit dan kompleks. Transistor pada umumnya terbuat dari bahan semikonduktor seperti Germanium, Silikon, dan Gallium Arsenide.

Spesifikasi

5). Baterai

Baterai berfungsi untuk meyediakan atau menyuplai energi listrik bagi alat elektronik tanpa harus tersambung ke listrik. Baterai adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik.

Spesifikasi:

Input voltage: ac 100~240v / dc 10~30v
Output voltage: dc 1~35v
Max. Input current: dc 14a
Charging current: 0.1~10a
Discharging current: 0.1~1.0a
Balance current: 1.5a/cell max
Max. Discharging power: 15w
Max. Charging power: ac 100w / dc 250w
Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
Ukuran: 126x115x49mm
Berat: 460gr

4. Dasar Teori (kembali)

Voltage Series Feedback adalah salah satu dari empat konfigurasi dasar umpan balik negatif dalam penguat.
Disebut juga "series-shunt feedback" karena sinyal umpan balik diambil dari tegangan output (shunt) dan dimasukkan secara seri pada input.

Aspek	Penjelasan
Pengambilan Umpan Balik	Dari tegangan output
Penerapan Umpan Balik	Disisipkan secara seri ke input
Parameter yang Distabilisasi	Gain tegangan (Voltage Gain)
Impedansi Input	Naik (meningkat)
Impedansi Output	Turun (menurun)
Nama Lain	Series-Shunt Feedback

Current Series Feedback adalah konfigurasi di mana sinyal umpan balik diambil dari arus output dan diberikan kembali secara seri ke input.

Disebut juga sebagai Series-Series Feedback, karena:

Output → diambil sebagai arus (shunt)
Input → diberikan secara seri

Karakteristik Current Series Feedback

Aspek	Penjelasan
Jenis Sinyal yang Diambil	Arus output
Cara Masuk ke Input	Secara seri
Parameter yang Distabilisasi	Current gain (Ai)
Impedansi Input	Naik (meningkat)
Impedansi Output	Naik (meningkat)
Nama Lain	Series-Series Feedback
